konfigurasi vtp yang sederhana

Asalamualaikum wr wb

A.pendahuluan

   Halo semua saya di sini akan menyampaikan tentang konfigurasi  vtp di switch,  lebih tepatnya vtp-server,  vtp-clinet, vtp-transparent.

B.latar belakang

  Untuk menghubungkan semua vlan yang sudah di konfigurasi.

C.waktu yang di butuhkan

   20 menit

D.tujuan dan fungsi

Untuk menghubungkan vlan

E.pembahasan

VTP adalah adalah suatu protocol untuk mengenalkan suatu atau sekelompok VLAN yang telah ada agar dapat berkomunikasi dengan jaringan. Atau menurut sumber lain mengatakan suatu metoda dalam hubungan jaringan LAN dengan ethernet untuk menyambungkan komunikasi dengan menggunakan informasi VLAN, khususnya ke VLAN. VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar  yang meliputi beberapa Virtual Local Area Network (VLAN).



konfigurasi:

    vtp-server

-membuat vlan

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#host vtp-server

vtp-server(config)#vlan 10

vtp-server(config-vlan)#name lan10

vtp-server(config-vlan)#vlan 20

vtp-server(config-vlan)#name lan20

vtp-server(config-vlan)#vlan 30

vtp-server(config-vlan)#name lan30

vtp-server(config-vlan)#vlan  40

vtp-server(config-vlan)#name lan40

vtp-server(config-vlan)#vlan 50

vtp-server(config-vlan)#name lan50

vtp-server(config-vlan)#ex

vtp-server(config)#ex

vtp-server#

%SYS-5-CONFIG_I: Configured from console by console

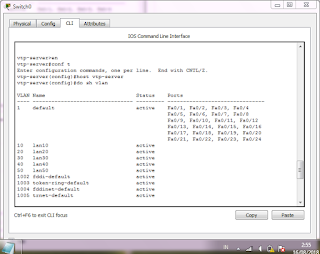

    gambar 2

vtp-server#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

vtp-server(config)#vtp mode server

Device mode already VTP SERVER.

vtp-server(config)#vtp domain norfauzi35

Changing VTP domain name from NULL to norfauzi35

vtp-server(config)#vtp domain norfauzi35

Domain name already set to norfauzi35.

vtp-server(config)#

-verifikasi vtp:

vtp-server#show  vtp status

VTP Version                     : 2

Configuration Revision          : 0

Maximum VLANs supported locally : 255

Number of existing VLANs        : 10

VTP Operating Mode              : Server

VTP Domain Name                 : norfauzi35

VTP Pruning Mode                : Disabled

VTP V2 Mode                     : Disabled

VTP Traps Generation            : Disabled

MD5 digest                      : 0xD7 0x43 0xC7 0x1F 0x04 0xB9 0xF3 0x2F

Configuration last modified by 0.0.0.0 at 3-1-93 00:10:32

Local updater ID is 0.0.0.0 (no valid interface found)

vtp-server#

-konfigurasi trunk:

vtp-server(config)#interface range fastEthernet0/1-2

vtp-server(config-if-range)#sw mode trunk

vtp-server(config-if-range)#ex

vtp-server(config)#do sh int tr

Port        Mode         Encapsulation  Status        Native vlan

Fa0/1       on           802.1q         trunking      1

Fa0/2       on           802.1q         trunking      1

    vtp-clent

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

vtp_cline(config)#host vtp-cline

vtp-cline(config)#vtp mode client

Setting device to VTP CLIENT mode.

vtp-cline(config)#vtp domain norfauzi35

Domain name already set to norfauzi35.

vtp-cline(config)#vtp password norfauzi35

verfkasi vtp client

vtp-cline(config)#do sh vtp stat

VTP Version                     : 2

Configuration Revision          : 0

Maximum VLANs supported locally : 255

Number of existing VLANs        : 10

VTP Operating Mode              : Client

VTP Domain Name                 : norfauzi35

VTP Pruning Mode                : Disabled

VTP V2 Mode                     : Disabled

VTP Traps Generation            : Disabled

MD5 digest                      : 0x64 0xF1 0x66 0xB5 0x78 0x1B 0x20 0x6F

Configuration last modified by 0.0.0.0 at 3-1-93 00:10:32

vtp-cline(config)#

  vtp-transparent

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vtp m trans

Setting device to VTP TRANSPARENT mode.

Switch(config)#vtp domain norfauzi35

Domain name already set to norfauzi35.

Switch(config)#vtp pass norfauzi35

Setting device VLAN database password to norfauzi35

Switch(config)#

-verfikasi:

Switch(config)#do sh vtp stat

VTP Version                     : 2

Configuration Revision          : 0

Maximum VLANs supported locally : 255

Number of existing VLANs        : 5

VTP Operating Mode              : Transparent

VTP Domain Name                 : norfauzi35

VTP Pruning Mode                : Disabled

VTP V2 Mode                     : Disabled

VTP Traps Generation            : Disabled

MD5 digest                      : 0xFB 0x8B 0xE1 0x05 0xDA 0x6F 0x7D 0xFB

Configuration last modified by 0.0.0.0 at 0-0-00 00:00:00

Switch(config)#

dan sudah selesai, mungkin aku hanya akan menjelaskan sedikit tentang vtp mode server, clinet dan vtp transparent.

vtp server

berfungsi sebagai tempat vlan dibuat dan di sebarkan ke client

vtp client

hanya menerima vlan yang ada di server

vtp transparent

menerima access vlan dari server namun di switch yang tedapat mode transparent tidak ada vlan

F.kesimpulan

Jadi vtp adalah konfigurasi untuk menghubungkan vlan

G.refrensi

https://fikrinetworkers.blogspot.com/2017/03/cara-mudah-konfigurasi-vtp-mode-server.html

H.penutup

                                             Wasalamualaikum wr wb
